基站包括微蜂窝、宏蜂窝。基站(BS)即公用联通通讯基站是无线电台站的一种方式,是指在有限的无线电覆盖区中,通过联通通讯交换中心,与联通电话终端之间进行信息传递的无线电收发信电台。基站是联通通讯中组成蜂窝新村的基本单元,完成联通通讯网和联通通讯用户之间的通讯和管理功能。
1、名词解释
微蜂窝(microcell)是在宏蜂窝的基础上发展上去的一门技术。与宏蜂窝相比,它的发射功率较小,通常在2W左右;覆盖直径大概为100m~1km;基站天线放在相对低的地方,如房顶下方,低于地面5m~10m,无线多径折射、反射、散射于建筑物间或建筑物内,限制在街道内部。微蜂窝最初被拿来加强无线覆盖,去除宏蜂窝中的“盲点”。同时因为低发射功率的微蜂窝基站容许较小的频度复用距离,每位单元区域的信道数目较多,因而业务密度得到了巨大的下降,将它安置在宏蜂窝的“热点”上,可满足该微小区域质量与容量两方面的要求。
宏蜂窝式联通电话的建网早期,蜂窝新村的覆盖直径较大,通常在1~2.5千米左右,有的甚至达到20千米以上,因而被叫做“宏蜂窝”小区。
直放站(中继器)属于同频放大设备,是指在无线通讯传输过程中起到讯号提高的一种无线电发射中转设备。直放站的基本功能就是一个射频讯号功率提高器。直放站在下行链路中,由道友天线现有的覆盖区域中拾取讯号,通过带通混频器对带通外的讯号进行极好的隔离,将混频的讯号经音箱放大后再度发射到待覆盖区域。在上行链接路径中,覆盖区域内的联通台手机的讯号以同样的工作方法由上行放大链路处理后发射到相应基站,因而达到基地站与手机的讯号传递。
RRU(射频拉远模块)和BBU(基带处理单元)之间须要用光纤联接。RRU(RadioRemoteUnit)技术特征是将基站分成近端机即无线基带控制(RadioServer)和远端机即射频拉远(RRU)两部份,两者之间通过光纤联接,其插口是基于开放式CPRI或IR插口,可以稳定地与主流厂商的设备进行联接。BBU(BuildingBasebandUnite)室外基带处理单元

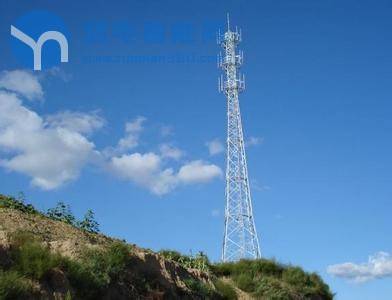

宏蜂窝

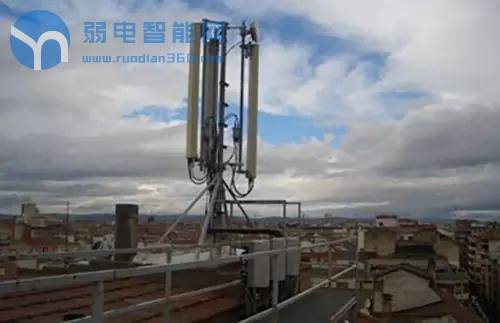

微蜂窝

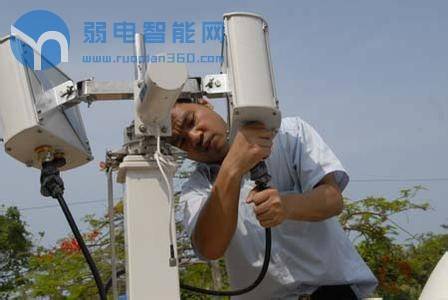

直放站
2、微蜂窝、基站、宏蜂窝、直放站和BBU+RRU的特征
1)宏基站,直小白点,铁塔站,比较大的那个,一个站覆盖几十公里。造价及建设周期更大。
2)微基站,在楼宇中或密集区安装的大型基站,覆盖小,用户量低。
3)直放站,不能单独使用,它将基站讯号放大,发射至基站覆盖不到的地方。

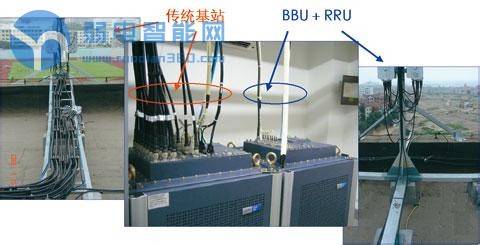

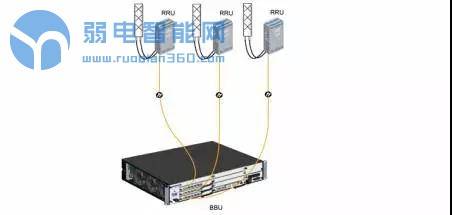

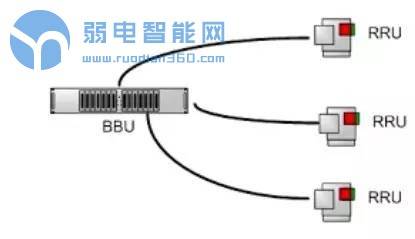

4)BBU+RRU,是一种射频拉远技术,3G网路大量使用分布式基站构架,RRU(射频拉远模块)和BBU(基带处理单元)之间须要用光纤联接。一个BBU可以支持多个RRU。
5)原理及区别:基站都有自己的频点,频度范围,有用户数,网路好,以便规划,其实费用也较高;直放站是借用基站的资源,它的下挂用户数是占用基站资源的,它的价钱实惠,以便覆盖,但网路不好,规划困难,讯号假如泄漏到基站覆盖范围会对其导致影响。
3、微蜂窝、宏蜂窝和直放站的特点及区别
1)宏蜂窝通常是指机柜,一个新村配置可达到12扩频,发射功率也比较大,例如47db,适宜县城或则近郊的广覆盖或则正常覆盖,须要构建机房;
2)微蜂窝大小有如一个冷水器,通常只有2个扩频配置,其实有的可以级联数个微蜂窝减小配置,但功率较小,通常33db,易于县城补点,室外覆盖等,可以不用机房,吊在强电井就可以搞定;
3)因为市区宏站建设趋向饱和,而覆盖向纵深的发展对微蜂窝和直放站的需求越来越多;
微蜂窝将在室外覆盖抢占很大市场地位.目前城市高楼多而密,屏蔽多,室内讯号未能挺好的渗透到室外.须要在大厦内降低覆盖.现今全省各地都在相继建设室外覆盖,市场还是比较大的.
宏蜂窝和微蜂窝的区别在于无线资源(载频)配置的高低,后者小于前者.
基站是宏蜂窝,直放站用于企业、大楼、商场内,接收宏蜂窝的无线讯号——放大——再覆盖楼内,微蜂窝也用于大厦、商场.
直放站与微蜂窝的区别在于,后者的讯号源在远处的基站,它负责接收和放大,它并不降低容量,前者本身就是一个讯号源,降低容量
4、微蜂窝、宏蜂窝和直放站的容量和覆盖范围
1800比900自由空间的传播耗损多6DB,并且绕射能力较差,而且建筑物贯串耗损三者差异不大,1800稍好。所以宏站方面一般双频网是900保证覆盖,1800吸收话务
传统的蜂窝式网路由宏蜂窝新村(macrocell)构成,每新村的覆盖直径大多为1km~25km,基站天线尽可能做得很高。在实际的macrocell内,一般存在着两种特殊的微小区域。一是“盲点”,因为电波在传播过程中遇见障碍物而引起的阴影区域,该区域通讯质量严重低劣;二是“热点”,因为空间业务负荷的不均匀分布而产生的业务忙碌区域,它支持macrocell中的大部份业务。以上两“点”问题的解决,常常借助设置直放站、分裂新村等办法。不仅经济方面的缘由外,从原理上讲,这两种方式也不能无限制地使用,由于扩大了系统覆盖,通讯质量要增长;提升了通讯质量,常常又要牺牲容量。近些年来,随着业务需求的高涨,这种方式更显捉襟见时,这样便形成了微蜂窝技术。
——微蜂窝新村(microcell)的覆盖直径为30m~300m,基站天线高于楼顶高度,传播主要顺着街道的视线进行,讯号在屋顶的泄漏小。因而,microcell最初被拿来加强无线电覆盖,清除macrocell中的“盲点”。因为低发射功率的microcell基站容许较小的频度复用距离,每位单元区域的信道数目较多,因而业务密度得到了巨大的下降,且RF干扰很低,将它安置在macrocell的“热点”上,可满足该微小区域质量与容量两方面的要求。
——实际上,microcell主要安置在macrocell内的“热点”地区。不同尽寸的新村重叠上去,不同发射功率的基站邻近并同时存在,促使整个通讯网路呈现出多层次的结构。相邻microcell的切换都回到所在的macrocell上,macrocell的广域大功率覆盖可看成是宏蜂窝下层网路,并作为联通用户在两个microcell区间联通时的“安全网”,而大量的microcell则构成微蜂窝上层网路。随着容量需求的进一步下降,营运者可按同一规则安装第三或第四个microcell层。一个多层次网路,常常是由一个下层宏蜂窝网路和数个上层微蜂窝网路组成的多元蜂窝系统。
——智能蜂窝是指基站采用具有高分辨阵列讯号处理能力的自适应天线系统,智能地检测联通台所处的位置,并以一定的方法将确定的讯号功率传递给联通台的蜂窝新村。对于上行链路而言,采用自适应天线阵接收技术,可以极大地减少多址干扰,降低系统容量;对于下行链路而言,则可以将讯号的有效区域控制在联通台附近直径为100~200波长的范围内,使同道干扰大小为减少。智能蜂窝新村既可以是macrocell,也可以是microcell。借助智能蜂窝新村的概念进行组网设计,才能明显地提升系统容量,改善系统性能。
室外分布:是覆盖室外的分布系统,应当含信源和天馈系统;信源包括宏站、微蜂窝直放站等
宏蜂窝:宏站,就是通常说的基站,容量相对最大
微蜂窝:相对宏蜂窝而言的,容量和覆盖范围较小
直放站:本质是放大器,不具有基站的功能,只是把基站新村的讯号放大,是基站讯号的延展~容量取决于道友新村
微蜂窝不能扩容(2载频),宏蜂窝可依据须要扩容
室外分布系统的讯号源有以下几种接入方法:
(1)宏蜂窝作信源接入讯号分布系统;
(2)微蜂窝作信源接入讯号分布系统;
(3)直放站作信源接入讯号分布系统。
5、室内分布中的微基站,微蜂窝,光纤直放站,有哪些相同的地方和不同的地方,都是哪些意思~!
所谓的微基站应当是指室外站,室外基站有的是从宏站直接耦合讯号,有的则是直接在机房里添加基站,只作室外分布用,而微蜂窝则可以对比宏蜂窝来理解,它的功能和宏站差不多,只是它的功率较小,覆盖范围要小,覆盖距离在100m-1Km之间,它可以降低系统容量,通常结合宏基站使用,安装在话务量密集的地方,可以降低系统容量和质量,它的针对性是用户密度,像北国商城和北国先天下,因用户较多,话务量密集就是安装的微蜂窝来解决的问题,而对于直放站则可理解为讯号中继器,首先须要说明的是直放站可以把宏站或微蜂窝的讯号拉到弱覆盖区,降低基站讯号的借助率,但它不能降低系统容量,因而话务密集的地方不可采用直放站,直放站有好多中,有同频直放站,移频直放站,而光纤直放站是随着光纤技术的成熟而形成的!光纤直放站由近端和远端组成,近端通常安装于机房内,而远端则根据设计须要安装于须要覆盖的区域,采用光纤直放站的益处有,传输距离大但耗损小,比采用同频直放站和馈线耗损要小的多!并且光纤直放站可以采用一拖多的方法,安装灵活,不许降低其他有源元件,因而对系统的干扰要小好多。但疗效挺好。
室外分布系统有好多种:
1)微蜂窝直接覆盖
2)微蜂窝+干放覆盖形式
3)微蜂窝+光纤直放站覆盖形式
4)宏基站直接覆盖
5)宏基站+干放直接覆盖
6)宏基站+光纤直放站覆盖形式
耦合器与合路器作用恰好相反。耦合器用于接收端,合路器用于发射端。耦合器将接收到的无线讯号分为几路给不同的接收机,合路器则将几路从不同发射机过来的射频讯号合为一路到天线发射。
耦合器和基站合路器是不同的。耦合器是须要对输入讯号进行不等份分配,输出端包括一个耦合端,一个直通端。输入端只有一个,输出端有两个。
基站合路器是将基站的两路输入讯号合为一路,或则将两路讯号混和再输出两路,须要的是大功率,低插损。输入端为两个,输出端口可以为一个,也可以为两个。
电桥是同频合路元件,和耦合器的实现原理也不同。
功分器和合路器的区别:
(一)、功分器和合路器使用区别
1、功分器是实现讯号分配的元件。
2、合路器是将同频段及不同频段的讯号进行合路。
3、将合路器作为功分器使用没有问题
4、将功分器作为合路器用时需注意其输入的讯号要求是等幅。
5、但要注意两者在使用时都要注意功率容量及频段范围。
(二)、功分器和合路器原理区别
双工器和合路器在我看来是不一样的,双工器通常用在设备的输出和输入端,拿来隔离不同的频段的讯号。例如:联通通讯的上下行讯号。合路器在硬件电路中通常用在功率合成方面的。例如:要得到一个40dbm的讯号,就可以用两个输出功率为20dbm的功率放大器进行合路。她们内部的结构原理也应当不一样的,双工器的内部应当是混频腔体(大的双工器),合路器内部应当是一个偶合电路。
(三)、功分器和合路器成语区别
“合路器“这个名词早已被用在两个地方,是要区别一下一个就是异频合路器,也叫天线共用器,简单来说就是几个混频器共用一个端口,节约天线数目。另外一个场合也叫合路器,我更想叫它功率合成器,把功分器”倒“过来用就是功率合成器了吧?请高人鉴别!
